Бесфланцевые шариковые каретки

Бесфланцевые шариковые каретки — это узкие блоки для линейных направляющих, которые крепятся к подвижной части оборудования только сверху, через резьбовые отверстия в корпусе. За счёт отсутствия боковых фланцев такая каретка занимает меньше места по ширине. Её выбирают для компактных узлов, где важен каждый миллиметр, а нагрузки при этом остаются высокими.

Что такое бесфланцевая каретка и как она устроена

Конструкция

Внутри корпуса каретки циркулируют стальные шарики, которые перекатываются по дорожкам качения шариковой рельсы. Основные элементы:

• стальной корпус с резьбовыми отверстиями для крепления сверху;
• четыре ряда шариков с углом контакта 45°, что даёт одинаковую грузоподъёмность во всех четырёх основных направлениях;
• торцевые крышки с каналами рециркуляции шариков;
• уплотнения (торцевые и продольные), защищающие от пыли и стружки;
• пресс-маслёнка или штуцер для подачи смазки.

Чем бесфланцевая каретка отличается от фланцевой

У фланцевой шариковой каретки корпус имеет боковые выступы-фланцы, поэтому её можно крепить как сверху, так и снизу. Бесфланцевая модель уже по ширине и крепится только сверху. Высокие исполнения (например, Rexroth SNH и SLH, HIWIN HGH) по высоте соответствуют фланцевым кареткам, что упрощает замену в существующих конструкциях. Для узлов с минимальной монтажной высотой подойдут низкопрофильные каретки.

Преимущества бесфланцевых шариковых кареток

• Компактность. Меньшая ширина корпуса позволяет разместить направляющие ближе друг к другу и уменьшить габариты оборудования.
• Высокая грузоподъёмность. При меньших размерах каретка воспринимает радиальные, обратные радиальные и боковые нагрузки, а также моменты.
• Точность и плавность хода. Шарики обеспечивают низкое трение, отсутствие эффекта «прилипания» и высокую повторяемость позиционирования.
• Выбор исполнений. Доступны укороченные, стандартные и удлинённые корпуса, стандартной и увеличенной высоты.
• Взаимозаменяемость. Каретки и рельсы одного типоразмера комбинируются свободно, что упрощает ремонт и замену.

Модели и бренды в каталоге

Bosch Rexroth

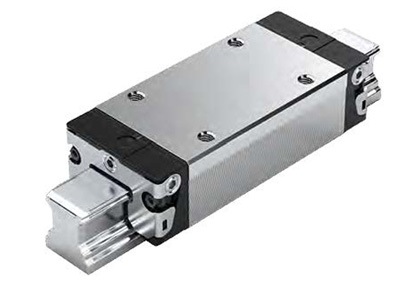

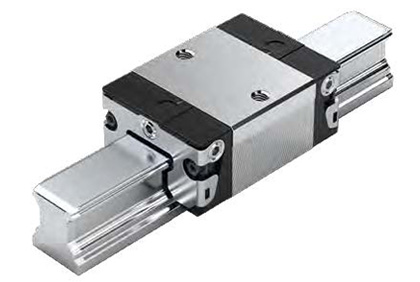

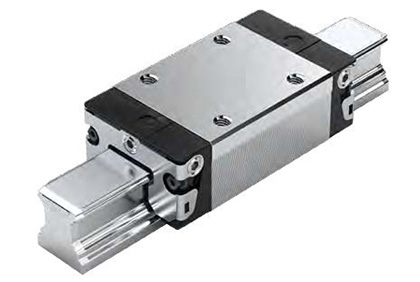

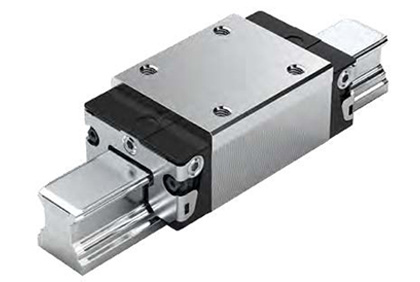

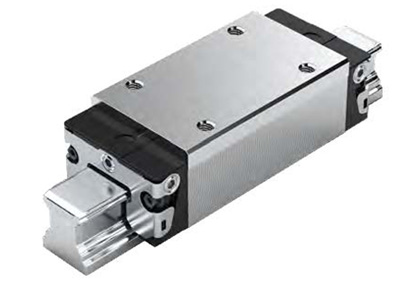

Узкие стальные каретки Rexroth обозначаются трёхбуквенным кодом: S — узкая (slimline), вторая буква — длина корпуса (K — короткая, N — нормальная, L — длинная), третья — высота (S — стандартная, H — высокая). В каталоге представлены SNS R1622, SNH R1621, SLS R1623, SLH R1624 и SKS R1666. Весь ассортимент бренда — в разделе каретки Bosch Rexroth.

HIWIN

Серия HG — одна из самых распространённых в станкостроении. HGH/QHH — каретки стандартной высоты (QH — исполнение с сепаратором SynchMotion для более тихого хода), HGL — вариант пониженной высоты.

INA (Schaeffler)

Каретки серии KWVE выпускаются в нескольких исполнениях по длине и высоте корпуса: KWVE B-H, KWVE B-HL, KWVE B-S и KWVE B-SL.

BALLROLL

BR-HGH и BR-HGL — доступная альтернатива кареткам серии HG, подходящая для ремонта и модернизации оборудования.

Сравнение бесфланцевых кареток

Как выбрать бесфланцевую каретку

1. Определите типоразмер рельсы. Каретка должна соответствовать ширине и профилю направляющей (типоразмеры 15, 20, 25, 30, 35, 45 и т. д.).
2. Рассчитайте нагрузки. Учтите массу подвижной части, силы резания или технологические усилия и моменты. При высоких моментах выбирайте удлинённый корпус.
3. Проверьте монтажные размеры. Сверьте высоту, ширину и расположение крепёжных отверстий с посадочным местом.
4. Выберите класс преднатяга. Для плавного хода с минимальным усилием — без преднатяга или с лёгким, для высокой жёсткости (станки, обработка металла) — со средним или высоким.
5. Определите класс точности. Для общего машиностроения достаточно нормального класса, для прецизионного оборудования — высокого и выше.
6. Учтите условия работы. При запылённости, стружке, СОЖ нужны усиленные уплотнения; при агрессивной среде рассмотрите каретки из нержавеющей стали.

Если не уверены в выборе, пришлите артикул или чертёж узла: специалисты подберут каретку или аналог.

Где применяются бесфланцевые каретки

• фрезерные, токарные, шлифовальные станки с ЧПУ;
• лазерные и плазменные станки, портальные системы;
• упаковочное, пищевое и полиграфическое оборудование;
• промышленные роботы, манипуляторы, системы pick-and-place;
• измерительное и медицинское оборудование;
• модули линейного перемещения и оси автоматизации.

Совместимые рельсы и другие типы кареток

Бесфланцевая каретка работает в паре с шариковой рельсой того же производителя, серии и типоразмера. Готовые комплекты подберёте в разделе направляющие и каретки линейного перемещения.

Для других задач в каталоге есть:

• широкие шариковые каретки — для высоких опрокидывающих моментов при установке на одну рельсу;
• высокоскоростные каретки — для динамичных осей с большими ускорениями;
• стальные супер-каретки — самоустанавливающиеся, компенсируют погрешности монтажа;
• алюминиевые каретки — для облегчённых конструкций.

Если нужна максимальная жёсткость и грузоподъёмность, например для тяжёлых обрабатывающих центров, рассмотрите роликовые каретки и роликовые рельсы: ролики имеют линейный контакт с дорожкой качения и воспринимают бо́льшие нагрузки при меньших деформациях. Для преобразования вращения в линейную подачу дополните систему шарико-винтовой передачей, а смазку, уплотнения и заглушки найдёте в разделе аксессуары.

Монтаж и обслуживание

1. Очистите монтажные поверхности и рельсу от загрязнений и консервационной смазки.
2. Не снимайте каретку с рельсы без монтажной оправки: шарики могут выпасть из корпуса.
3. Затягивайте крепёж динамометрическим ключом в перекрёстном порядке с моментом, указанным в каталоге производителя.
4. Перед запуском заполните каретку смазкой и проверьте плавность хода по всей длине.
5. Регулярно пополняйте смазку и контролируйте состояние уплотнений.
