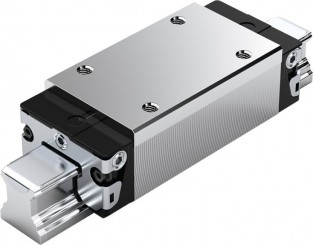

Типоразмеры бесфланцевых кареток Bosch Rexroth SLH R1624
Типоразмер	Высота H, мм	Ширина A, мм	Длина B, мм	Динамическая нагрузка C, Н	Статическая нагрузка C₀, Н	Крутящий момент M_t / M_t0, Н·м	Продольный момент M_L / M_L0, Н·м	Масса, кг	Крепёжные винты	Классы точности
R1624 2 (25)	40	48	107,9	37 300	52 500	530 / 750	530 / 740	0,8	M6	N, H, P, XP
R1624 7 (30)	45	60	119,7	46 000	66 900	800 / 1 160	740 / 1 080	1,2	M8	N, H, P, XP
R1624 3 (35)	55	70	139	66 700	116 000	1 440 / 2 500	1 290 / 2 240	2,1	M8	N, H, P, XP
R1624 4 (45)	70	86	174,1	111 000	190 000	3 010 / 5 120	2 730 / 4 660	4,1	M10	N, H, P, XP
R1624 5 (55)	80	100	199	139 000	245 000	4 410 / 7 780	3 960 / 6 990	6,0	M12	N, H, P

SLH — узкая (S) удлинённая (L) высокая (H) каретка: по монтажной высоте соответствует фланцевым кареткам Rexroth, а удлинённый корпус увеличивает грузоподъёмность и моментную нагрузку. В скобках указан типоразмер. M_t — крутящий момент относительно продольной оси, M_L — продольный момент; первое значение динамическое, второе статическое. Классы предварительного натяга: C0 (без натяга), C1 (лёгкий), C2 (средний), C3 (высокий, для классов P и XP). Для типоразмера 55 доступно также усиленное исполнение.
