Рельс R1675

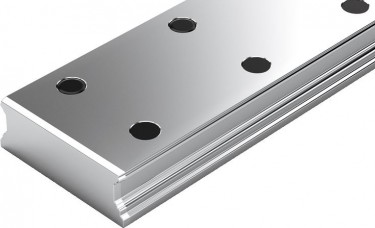

Широкий шариковый рельс Bosch Rexroth R1675 — направляющая с увеличенной шириной основания для монтажа сверху. Благодаря широкой базе и двум рядам крепёжных отверстий рельс воспринимает большие крутящие моменты, поэтому ось часто можно собрать на одной направляющей вместо двух. АО «Ладога» — официальный дистрибьютор Bosch Rexroth: рельсы R1675 есть в наличии на складе, с гарантией 12 месяцев и доставкой по России.
Особенности рельса R1675
- Монтаж сверху. Рельс крепится к станине винтами через сквозные отверстия, расположенные в два ряда. Доступ снизу не нужен — направляющую можно снять и переустановить без разборки станины.
- Пластмассовые заглушки. После монтажа отверстия закрываются пластмассовыми пробками вровень с поверхностью, чтобы стружка и грязь не попадали под уплотнения кареток.
- Высокая жёсткость на кручение. Широкое основание позволяет одной направляющей воспринимать опрокидывающие моменты, которые обычно распределяются на две параллельные рельсы.
- Три класса точности: N — нормальный, H — высокий, P — прецизионный.
| Типоразмер | Ширина A2, мм | Высота H2, мм | Шаг отверстий T, мм | Отверстие S5, мм | Под головку винта D, мм | Макс. длина, мм | Масса, кг/м | Артикулы: одинарный рельс | Артикулы: составной рельс |
|---|---|---|---|---|---|---|---|---|---|
| R1675 80, типоразмер 20/40 | 42 | 18,3 | 60 | 4,4 | 7,4 | 3 836 | 5,3 |
N: R167580431 H: R167580331 P: R167580231 |
N: R16758043. H: R16758033. P: R16758023. |
| R1675 20, типоразмер 25/70 | 69 | 23,55 | 80 | 7 | 11 | 3 836 | 11,6 |
N: R167520431 H: R167520331 P: R167520231 |
N: R16752043. H: R16752033. P: R16752023. |
| R1675 30, типоразмер 35/90 | 90 | 31,85 | 80 | 9 | 15 | 3 836 | 21 |
N: R167530431 H: R167530331 P: R167530231 |
N: R16753043. H: R16753033. P: R16753023. |
Первое число в обозначении типоразмера — размер системы, по которому подбирается каретка, второе — номинальная ширина рельса. Классы точности: N — нормальный, H — высокий, P — прецизионный. В артикуле составного рельса последняя цифра (обозначена точкой) указывает количество секций. Длина рельса указывается при заказе дополнительно к артикулу.
Длина рельса и исполнение
Одинарный рельс R1675 поставляется длиной до 3 836 мм. Рекомендуемую длину рассчитывают по формуле L = nB × T − 4 мм, где nB — число отверстий, T — шаг отверстий (60 мм для типоразмера 20/40 и 80 мм для 25/70 и 35/90). Для более длинных осей рельс поставляется в составном исполнении: секции стыкуются и маркируются на заводе, чтобы дорожки качения и шаг отверстий совпали. Допустимая температура эксплуатации — от 0 до +80 °C.
Совместимые каретки
Рельс R1675 работает с широкими каретками R1671 того же типоразмера. Для типоразмера 20/40 у Bosch Rexroth есть два поколения рельсов и кареток, которые не сочетаются между собой, поэтому при замене рельса или каретки сверяйте артикулы — наши специалисты помогут подобрать пару.
R1675 или R1677
Если над рельсом нет доступа для инструмента или нужна гладкая верхняя поверхность без отверстий, выбирайте рельс R1677 с резьбовыми отверстиями для крепления снизу. Размеры профиля и совместимые каретки у R1675 и R1677 одинаковые. Подробнее о выборе широких направляющих — в разделе широкие шариковые рельсы.
Чтобы уточнить цену, наличие нужной длины и сроки поставки, оставьте заявку или позвоните по бесплатному номеру 8 (800) 301-10-95.
