Стальная каретка FNS R1651
Выберите нужный типоразмер каретки
| Типоразмер | Высота H, мм | Ширина A, мм | Длина B, мм | Динамическая нагрузка C, Н | Статическая нагрузка C0, Н | Момент Mt0, Н·м | Момент ML0, Н·м | Масса, кг | Крепёжные винты |
|---|---|---|---|---|---|---|---|---|---|
| R1651 1, типоразмер 15 | 24 | 47 | 58,2 | 9 860 | 12 700 | 120 | 87 | 0,2 | M5 |
| R1651 8, типоразмер 20 | 30 | 63 | 75 | 23 400 | 29 800 | 380 | 260 | 0,45 | M6 |
| R1651 2, типоразмер 25 | 36 | 70 | 86,2 | 28 600 | 35 900 | 510 | 360 | 0,65 | M8 |
| R1651 7, типоразмер 30 | 42 | 90 | 97,7 | 36 500 | 48 100 | 830 | 580 | 1,1 | M10 |
| R1651 3, типоразмер 35 | 48 | 100 | 110,5 | 51 800 | 80 900 | 1 740 | 1 130 | 1,6 | M10 |
| R1651 4, типоразмер 45 | 60 | 120 | 137,6 | 86 400 | 132 000 | 3 560 | 2 350 | 3,0 | M12 |
| R1651 5, типоразмер 55 | 70 | 140 | 159 | 109 000 | 174 000 | 5 550 | 3 690 | 5,2 | M14 |
| R1651 6, типоразмер 65 | 90 | 170 | 188 | 172 000 | 280 000 | 11 100 | 7 400 | 10,25 | M16 |

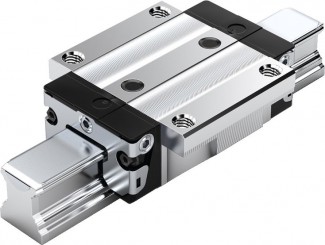

FNS R1651 — стальная фланцевая шариковая каретка Bosch Rexroth стандартной длины и стандартной высоты. По монтажной высоте H, грузоподъёмности и допустимым моментам она совпадает с бесфланцевой кареткой SNS R1622 того же типоразмера, но за счёт широкого фланца её можно крепить как сверху — резьбовыми винтами, указанными в таблице, — так и снизу, через сквозные отверстия во фланце. Линейка охватывает типоразмеры от 15 до 65. Для типоразмеров 15–45 доступны классы точности N, H, P, XP, SP и UP, для 55 и 65 — N, H, P, SP и UP, а также усиленное исполнение; предварительный натяг — C0–C3. Mt0 — допустимый статический крутящий момент относительно продольной оси, ML0 — допустимый статический продольный момент. Полный набор размеров и артикулы по классам точности и натяга — на странице нужного типоразмера.
