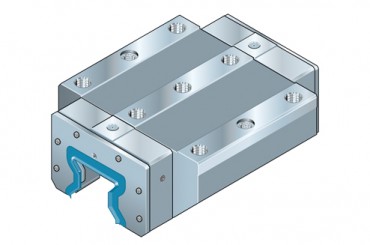

Каретка 1861

Каретка R1861

Стандартной ширины

Примечания
Для применений с коротким пробегом (пробег < 2 длин каретки) используйте дополнительные порты смазки (В4, N7).





Заказать

Наши менеджеры свяжутся с Вами в ближайшее время.

Все порты смазки:
M8x1 резьбовые отверстия в металле.
Сила трения:

  • 1000 N сразу после смазывания
  • 600 N после фазы обкатки

Указания по монтажу
Перед установкой каретки установите защитную ленту на рельсе и смажьте маслом или консистентной смазкой уплотнение каретки и фаски торцов рельса! Надевать каретку на рельс легче с помощью монтажной ручки (номер детали 186934009, см. “Приспособления”)

Специальные исполнения:

  • с твердым хромированием Номер детали 1861 .....60.

Примечание: Допуски на размеры H и A3 не указанных здесь классов точности см. в таблице классов точности и их допусков в разделе “Технические данные”. Комбинирование каретки с твердым хромированием с направляющим рельсом с твердым хромированием приводит к
предварительному натягу приблизительно 0,15 C.

Номера деталей

Типо -
размер
Класс точности Номера деталей
Предварительный натяг
0.13 C
125 P 1861 332 10
H 1861 333 10

Допустимые нагрузки и моменты

Примечание по динамическим величинам нагрузок и моментам

Динамические величины нагрузок и моменты основаны на пробеге 100 000 m. Однако часто за основание берется пробег 50 000 m. В этом случае для сравнения: Умножьте значения C, Mt и ML из таблицы Rexroth на 1.23.

Динамические величины нагрузок и моменты R1861

Чертеж каретки R1861

Размеры каретки R1861

Размеры R1861

 1) Размер H2 c защитной лентой
