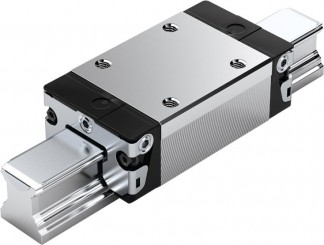

Каретка SNS R2011

Каретка SNS R2011

Узкая стандартной высоты, высокоскоростная

  • Каретка без шариковой цепи: См. таблицу номеров изделий

Динамические характеристики

  • Скорость vmax = 10 m/s
  • Ускорение amax = 500 m/s2
Заказать

Наши менеджеры свяжутся с Вами в ближайшее время.

Типо-
размер
  Класс точности     Номера изделий для класса предварительного натяга
 C2
15 N R2011 124 90
P  R2011 122 90
20    N R2011 824 90
P  R2011 822 90
25  N R2011 224 90
P  R2011 222 90
30 N R2011 724 90
P  R2011 722 90
35 N R2011 324 90
P  R2011 322 90

Чертеж каретки R2011

Размеры каретки SNS R2011

1) Размер Н2 с защитной лентой 2) Размер Н2 без защитной ленты

Допустимые нагрузки каретки SNS R2011

Для расчета допустимых динамических нагрузок и моментов принятая базовая величина ресурса хода составляет 100 000 m. Однако часто базовый ресурс для такого расчета составляет только 50 000 m. В этом случае значения C, Mt и ML из таблицы должны умножаться на 1,26.
