Каретка SKS R1662

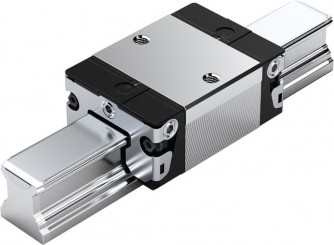

Каретка R1662

Узкая короткая стандартной высоты

  • Каретка без шариковой цепи: См. таблицу номеров изделий
  • Каретка с низкофрикционным уплотнением без шариковой цепи: Номера изделий R1662 xxx 11





Заказать

Наши менеджеры свяжутся с Вами в ближайшее время.

Типо-
размер
  Класс точности     Номера изделий для класса предварительного натяга
C0 C1
15 N R1662 194 10 R1662 114 10
H R1662 193 10 R1662 113 10
  20    N R1662 894 10 R1662 814 10
H R1662 893 10 R1662 813 10
25  N R1662 294 10 R1662 214 10
H R1662 293 10 R1662 213 10
30 N R1662 794 10 R1662 714 10
H R1662 793 10 R1662 713 10
35 N R1662 394 10 R1662 314 10
H R1662 393 10 R1662 313 10



Типо-
размер
  Класс точности      Номера изделий для класса предварительного натяга
C0 C1
15 H R1662 193 60
   20    H R1662 893 60
25 H R1662 293 60
30 H R1662 793 60 R1662 713 60
35 H R1662 393 60 R1662 313 60

Чертеж каретки R1662

Размеры каретки R1662

1) Размер Н2 с защитной лентой 2) Размер Н2 без защитной ленты

Допустимые нагрузки каретки R1662

Для расчета допустимых динамических нагрузок и моментов принятая базовая величина ресурса хода составляет 100 000 m. Однако часто базовый
ресурс для такого расчета составляет только 50 000 m. В этом случае значения C, Mt и ML из таблицы должны умножаться на 1,26.
