Пазовый сухарь

Пазовый сухарь, профиль в форме пазового сухаря, пружина

  • пазовый сухарь для надежного восприятия высоких нагрузок
  • профиль в форме пазового сухаря для самостоятельного создания индивидуальных крепежных элементов
  • обработка профиля: не требуется

пазовый сухарь 3842514930

Пазовыйсухарь Паз M h (мм) l (мм) ESD Артикул
Оцинкованная
сталь
6 M4 4.0 12 3 842 542 692 3842542692
M5 4.0 12 3 842 542 693 3842542693
8 M4 6.0 16 3 842 514 928 3842514928
M5 6.0 16 3 842 514 929 3842514929
M6 6.0 16 3 842 514 930 3842514930
M8 6.0 16 3 842 514 931 3842514931
10 M5 10.5 20 3 842 528 741 3842528741
M6 10.5 20 3 842 528 738 3842528738
M8 10.5 20 3 842 528 735 3842528735

Нержавеющая сталь

10 M4 10.5 20 3 842 523 140 3842523140
M5 10.5 20 3 842 523 142 3842523142

профиль в форме пазового сухаря 3842510078

Профиль в форме
пазового сухаря
Паз h (мм) l (мм) Артикул
Оцинкованная
сталь
6 4.0 1000 3 842 542 694 3842542694
Сталь без покрытия,
смазка маслом
6 4.0 1000 3 842 523 438 3842523438
8 6.0 1000 3 842 510 078 3842510078
10 10.5 1000 3 842 528 744 3842528744
10.5 1000 3 842 529 409 3842529409

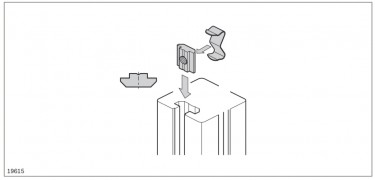

Пружина для помощи при монтаже и позиционировании пазовых сухарей и закладных пазовых сухарей

пружина 3842523145

Пружина Паз Артикул
  6 3 842 523 145 3842523145
8 3 842 516 685 3842516685
10 3 842 516 669 3842516669

Материал: нержавеющая пружинная сталь

Закладной пазовый сухарь.Закладной профиль в форме пазового сухаря

  • закладной профиль в форме пазового сухаря для самостоятельного монтажа индивидуальных крепежных элементов
  • закладной пазовый сухарь для установки непосредственно на месте монтажа; чрезвычайно удобен при сборке
  • закладной пазовый сухарь с пружиной предназначен для установки непосредственно на месте монтажа и фиксации положения при помощи прилагаемой пружины
  • закладной пазовый сухарь с резьбовым штифтом для виброустойчивой фиксации в любом положении
  • обработка профиля: не требуется

закладной профиль в форме пазового сухаря 3842529327

Закладной профиль
в форме пазового сухаря
Паз h (мм) l (мм) Артикул
  8 4.8 1000 3 842 529 327 3842529327
10 5.3 1000 3 842 529 325 3842529325

Материал: сталь без покрытия, смазка маслом

закладной пазовый сухарь 3842530321

Закладной
пазовый сухарь
Паз M h (мм) l (мм) Артикул
Оцинкованная сталь 6 M4 3.0 12 3 842 536 669 3842536669
8 M6 4.8 16 3 842 530 321 3842530321
10 M8 5.3 20 3 842 530 316 3842530316
Нержавеющая сталь 8 M5 4.8 16 3 842 529 319 3842529319
M6 4.8 16 3 842 529 320 3842529320
M8 4.8 16 3 842 529 321 3842529321
10 M6 5.3 20 3 842 529 323 3842529323
M8 5.3 20 3 842 529 324 3842529324

Принадлежности: пружина

закладной пазовый сухарь с пружиной 3842529297

Закладной
пазовый сухарь
с пружиной
Паз M h (мм) l (мм) ESD Артикул
  8 M4 4.8 16 3 842 529 294 3842529294
M5 4.8 16 3 842 529 295 3842529295
M6 4.8 16 3 842 529 296 3842529296
M8 4.8 16 3 842 529 297 3842529297
10 M4 5.3 20 3 842 541 393 3842541393
M5 5.3 20 3 842 529 298 3842529298
M6 5.3 20 3 842 529 299 3842529299
M8 5.3 20 3 842 529 300 3842529300

Материал: оцинкованная сталь с прозрачным хроматированием
пружина: нержавеющая пружинная сталь

закладной пазовый сухарь с резьбовым штифтом 3842536675

Закладной пазовый сухарь
с резьбовым штифтом
Паз M b (мм) h (мм) l (мм) Артикул
Нержавеющая
сталь
6 M4 8 3.0 15 3 842 536 673 3842536673
Оцинкованная
сталь
8 M5 12 4.8 24 3 842 536 675 3842536675
10 M5 14 5.3 30 3 842 536 676 3842536676
