Пояснения условных обозначений

Условное обозначение Пояснение
Условные обозначения размеров

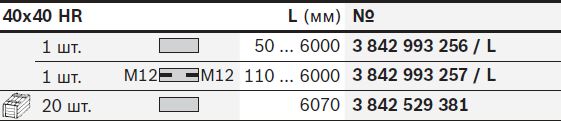

Изделие поставляется в виде:
–отдельных единиц разной длины, например
Заказ: 1 x 3 842 993 257 / 785
Поставка: 1 x 40x40 HR с двусторонней обработкой профиля M12,
L = 785 мм
–партии ( : в данном случае 20 штук) фиксированной длины,
например
Заказ: 1 x 3 842 529 381
Поставка: 20 x 40x40 HR (без обработки профиля), L = 6070 мм
M12 M12 Указания по обработке профилей смотрите в главе 2

Ширина паза

1. Профиль с шириной паза 6 мм, 8 мм, 10 мм; любой модульный
размер
2. Принадлежности, предназначенные для монтажа на профили
с указанной шириной паза; любой модульный размер

Ширина паза и модульный размер

1. Профиль с шириной паза 10 мм; модульный размер 40 мм,
45 мм, 50 мм, 60 мм
2. Принадлежности, предназначенные для монтажа на профили
с указанной шириной паза и указанным модульным размером

использования в установках, с защитой от электростатических зарядов (ESD)ESD

Исполнение из электропроводящего материала согласно
DIN EN 61340-5-1;
пригодно для использования в установках, с защитой от
электростатических зарядов (ESD)

Использование в чистых помещениях Подходит для использования в чистых помещениях
Необходима обработка профиля

Необходима обработка профиля (сверление, нарезание резьбы,
фрезерование)

Центрирующий язычок для монтажа со смещением

Центрирующий язычок для монтажа со смещением относительно
оси или поперечно к пазу профиля может быть отломан

Болт с головкой под торцевой ключ

Болт с головкой под торцевой ключ
звездообразной формы (типа „Torx“)

Вес Вес
Допустимая нагрузка (N) Допустимая нагрузка (N)
