Обработка профилей

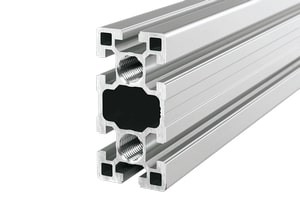

Виды обработки профиля1Виды обработки профиля2

Виды обработки профиля3Виды обработки профиля4

При использовании соединителей с геометрическим замыканием существует необходимость обработки профилей. Например, необходимо просверлить отверстия для болтовых соединителей или нарезать резьбу в центральном канале. Для этого потребуются обработки профилей со стандартными размерами.

Однако, индивидуальные требования клиентов могут быть реализованы лишь посредством выполнения индивидуальных обработок профилей в произвольных местах. С помощью Rexroth даже эти комплексные требования могут быть осуществлены стандартными средствами. Потому что мы предлагаем Вам три способа заказать подходящую Вам обработку профиля:

Стандартные обработки профилей с определенными номерами заказа изделий

Для ряда профилей Вы получите отобранные Вами определенные номера заказа изделий. Это наиболее простой способ заказать подходящую обработку профиля для проверенных временем соединителей профилей с геометрическим замыканием. В перечнях для заказа предлагаемые обработки профилей обозначены пиктограммами. Стандартные обработки профилей с определенными номерами заказа изделий

Quick & Easy – стандартная обработка профилей

Все обработки профилей со стандартными размерами для всех типов профилей – возможны благодаря простой конфигурации с системой Quick & Easy. Более подробную информацию об имеющихся стандартных обработках профилей Вы найдете на раскладывающейся странице в конце каталога. Quick & Easy – стандартная обработка профилей

Quick & Easy – индивидуальная обработка профилей

При этом Вы получаете максимально возможную гибкость при определении способа обработки профилей. Индивидуальные обработки могут выполняться практически в любых сочетаниях и почти в любом месте профиля. Более подробную информацию Вы найдете на раскладывающейся странице в конце каталога. Quick & Easy – индивидуальная обработка профилей

eShop и MTpro – программные средства для конструкторов, проектировщиков и работников отдела закупок

Система Quick & Easy поддерживается онлайн-магазином Rexroth eShop и конфигуратором профилей MTpro.

Мы предлагаем Вам:

  • клиентоориентированную конфигурацию
  • вывод 3D-CAD моделей для конструктора
  • чертежи одним нажатием кнопки
  • интегрирование стеллажей/профилей в план
  • простые заказы одним щелчком мыши

eShop и MTpro – программные средства для конструкторов

Quick & Easy – четыре простых шага для оформления заказа

Описание заказа осуществляется кодом для заказа; все обработки на профиле могут быть скомпонованы в одном коде для заказа. 1. Выберите поперечное сечение и длину профиля 2. Укажите данные, необходимые только для обработки: Все пазы профилей обозначаются буквами (A; B; C; …) по возрастанию по часовой стрелке (см. габаритные чертежи профилей) 3. Определите параметры: – вид обработки (сверление, фрезерование, отрезание под углом) – расстояние от торца профиля 4. Отправьте заказ: Либо традиционно факсом, либо лучше онлайн в наш интернет-магазин

Принципиальная структура кода заказа

Номер изделия / длина / [обозначение паза = обработка; набор параметров]

Quick & Easy – четыре простых шага для оформления заказа
