Общая информация. Несущий профиль 40 типоразмер

Модульная система профилей Rexroth с профильными пазами 10 мм и размерным рядом сечений профиля 40 мм, 45 мм, 50 мм и 60 мм покрывает все потребности мирового рынка по наиболее ходовым типам профильных решеток.

Несущие профили ...L с пазом 10 мм (размерный ряд сечений профиля 40 мм, 45 мм и 50 мм, например, 50х50L) обеспечивают высокую прочность при использовании минимального количества материала за счет компьтерной оптимизации своей конструкции. Таким образом, в Вашем распоряжении находится экономичное и надежное решение таких задач, как, например,
создание столов, защитных ограждений или станин.

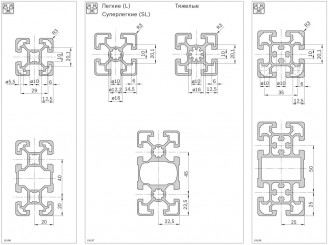

Паз, модульный размер, центральное отверстие

несущий профиль 40, 45, 50 типоразмер

Минимальная длина профиля (мм) при одно- и двухсторонней стандартной обработке профиля по системе Quick & Easy

   M12   M16   D9.8  D17/DB17 F1
50 60 120 50 60 60
M12 60 110 180 90 60 110
M16 120 180 240 150 170 170
D9.8  50 90 150 80 70 90
D17/DB17 60 90 150 70 80 90
F1 60 110 170 90 90 80

Для создания конструкций, подвергающихся воздействию высоких нагрузок, включая массивные рабочие столы с большим весом, приспособления, станочные станины,
транспортные тележки, защитные кабины и манипуляторные системы, мы рекомендуем использовать профили с особо прочным пазом 10 мм.

Благодаря своей повышенной конструктивной жесткости данный паз обеспечивает максимальную прочность соединений.

Обработка профиля

обработка профиля D9,8, D17, DB17, M12, M16-D22, D28, D13-20V, M16, LF, LF-S, F1, F1/F1V
