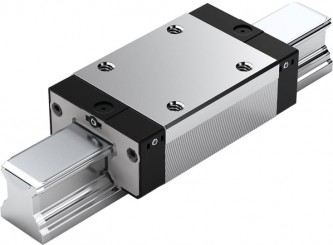

Каретка SNN R1694

Каретка R1694

Узкая нормальная низкая

  • Каретка без шариковой цепи: См. таблицу номеров изделий
  • Каретка с низкофрикционным уплотнением без шариковой цепи: Номера изделий R1694 xxx 11





Заказать

Наши менеджеры свяжутся с Вами в ближайшее время.

Типо-
размер
  Класс точности     Номера изделий для класса предварительного натяга
C0 C1
  20    N R1694 894 10 R1694 814 10
H R1694 893 10 R1694 813 10
25  N R1694 294 10 R1694 214 10
H R1694 293 10 R1694 213 10



Типо-
размер
  Класс точности      Номера изделий для класса предварительного натяга
C0
   20    H R1694 893 60
25 H R1694 293 60

Чертеж каретки R1694

Размеры каретки R1694

1) Размер Н2 с защитной лентой 2) Размер Н2 без защитной ленты

Допустимые нагрузки каретки R1694

Для расчета допустимых динамических нагрузок и моментов принятая базовая величина ресурса хода составляет 100 000 m. Однако часто базовый ресурс для такого расчета составляет только 50 000 m. В этом случае значения C, Mt и ML из таблицы должны умножаться на 1,26.
