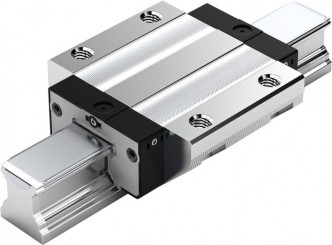

Каретка FNN R1693

Каретка R1693

Фланцевая нормальная низкая

  • Каретка без шариковой цепи: См. таблицу номеров изделий
  • Каретка с низкофрикционным уплотнением без шариковой цепи*: Номера изделий R1693 xxx 11





Заказать

Наши менеджеры свяжутся с Вами в ближайшее время.

Типо-
размер
  Класс точности     Номера изделий для класса предварительного натяга
C0 C1
  20    N R1693 894 20 R1693 814 20
H R1693 893 20 R1693 813 20
25  N R1693 294 20 R1693 214 20
H R1693 293 20 R1693 213 20



Типо-
размер
  Класс точности      Номера изделий для класса предварительного натяга
C0
   20    H R1693 893 30
25 H R1693 293 30

Чертеж каретки R1693

Размеры каретки R1693

1) Размер Н2 с защитной лентой 2) Размер Н2 без защитной ленты

Допустимые нагрузки каретки R1693

Для расчета допустимых динамических нагрузок и моментов принятая базовая величина ресурса хода составляет 100 000 m. Однако часто базовый ресурс для такого расчета составляет только 50 000 m. В этом случае значения C, Mt и ML из таблицы должны умножаться на 1,26.
