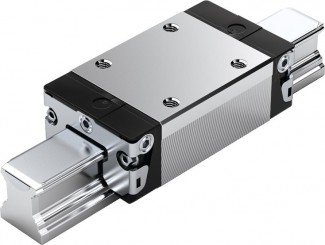

Каретка SNS R2011 Resist NR 2

Каретка SNS R2011 Resist NR 2

Узкая нормальная стандартной высоты с шариковой цепью как опцией

  • Каретка без шариковой цепи: См. таблицу номеров изделий
  • Каретка с низкофрикционным уплотнением без шариковой цепи**: Номера изделий R2011 xxx 05
  • Каретка с шариковой цепью: Номера изделий R2011 xxx 06
  • Каретка с низкофрикционным уплотнением и шариковой цепью**: Номера изделий R2011 xxx 07
Заказать

Наши менеджеры свяжутся с Вами в ближайшее время.

Типо-

размер

  Класс точности     Номера изделий для класса предварительного натяга
C0 C1  C2
15 N R2011 194 04 R2011 114 04 R2011 124 04
H R201 193 04 R2011 113 04 R2011 123 04
P   R2011 112 04 R2011 122 04
20    N R2011 894 04 R2011 814 04 R2011 824 04
H R2011 893 04 R2011 813 04 R2011 823 04
P   R2011 812 04 R2011 822 04
25  N R2011 294 04 R2011 214 04 R2011 224 04
H R2011 293 04 R2011 213 04 R2011 223 04
P   R2011 212 04 R2011 222 04
30 N R2011 794 04 R2011 714 04 R2011 724 04
H R2011 793 04 R2011 713 04 R2011 723 04
P   R2011 712 04 R2011 722 04
35 N R2011 394 04 R2011 314 04 R2011 324 04
H R2011 393 04 R2011 313 04 R2011 323 04
P   R2011 312 04 R2011 322 04

** Возможна поставка низкофрикционных уплотнений для предварительного натяга С0 и С1
(только с классами точности N, H).

Чертеж каретки R2011

Размеры каретки SNS R2011 Resist NR 2

1) Размер Н2 с защитной лентой 2) Размер Н2 без защитной ленты

Допустимые нагрузки каретки SNS R2011 Resist NR 2

3) Допустимые нагрузки для исполнений без шариковой цепи. Допустимые нагрузки для исполнений с шариковой цепью см. Обзор изделий с допустимыми нагрузками. Для расчета допустимых динамических нагрузок и моментов принятая базовая величина ресурса хода составляет 100 000 m. Однако часто базовый ресурс для такого расчета составляет только 50 000 m. В этом случае значения C, Mt и ML из таблицы должны умножаться на 1,26.
