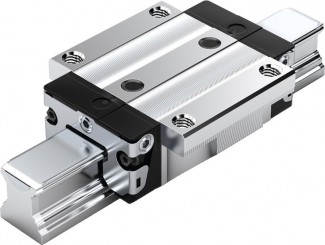

Каретка FNS R2001 Resist NR 2

Каретка FNS R2001 Resist NR 2

Фланцевая нормальная стандартной высоты с шариковой цепью как опцией

  • Каретка без шариковой цепи: См. таблицу номеров изделий
  • Каретка с низкофрикционным уплотнением без шариковой цепи**: Номера изделий R2001 xxx 05
  • Каретка с шариковой цепью: Номера изделий R2001 xxx 06
  • Каретка с низкофрикционным уплотнением и шариковой цепью**: Номера изделий R2001 xxx 07
Заказать

Наши менеджеры свяжутся с Вами в ближайшее время.

Типо-

размер

  Класс точности     Номера изделий для класса предварительного натяга
C0 C1  C2
15 N R2001 194 04 R2001 114 04 R2001 124 04
H R2001 193 04 R2001 113 04 R2001 123 04
P   R2001 112 04 R2001 122 04
20    N R2001 894 04 R2001 814 04 R2001 824 04
H R2001 893 04 R2001 813 04 R2001 823 04
P   R2001 812 04 R2001 822 04
25  N R2001 294 04 R2001 214 04 R2001 224 04
H R2001 293 04 R2001 213 04 R2001 223 04
P   R2001 212 04 R2001 222 04
30 N R2001 794 04 R2001 714 04 R2001 724 04
H R2001 793 04 R2001 713 04 R2001 723 04
P   R2001 712 04 R2001 722 04
35 N R2001 394 04 R2001 314 04 R2001 324 04
H R2001 393 04 R2001 313 04 R2001 323 04
P   R2001 312 04 R2001 322 04

** Возможна поставка низкофрикционных уплотнений для предварительного натяга С0 и С1
(только с классами точности N, H).

Чертеж каретки R2001

Размеры каретки FNS R2001 Resist NR 2

1) Размер Н2 с защитной лентой 2) Размер Н2 без защитной ленты

Допустимые нагрузки каретки FNS R2001 Resist NR 2

3) Допустимые нагрузки для исполнений без шариковой цепи. Допустимые нагрузки для исполнений с шариковой цепью см. Обзор изделий с допустимыми нагрузками. Для расчета допустимых динамических нагрузок и моментов принятая базовая величина ресурса хода составляет 100 000 m. Однако часто базовый ресурс для такого расчета составляет только 50 000 m. В этом случае значения C, Mt и ML из таблицы должны умножаться на 1,26.
