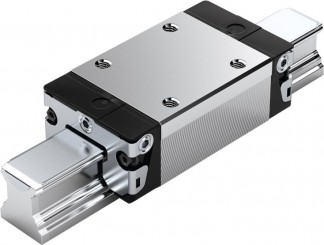

Стальная каретка SNS R1622

  Каретка R1622

Узкая нормальная стандартной высоты

  • Каретка без шариковой цепи: См. таблицу номеров изделий
  • Каретка с низкофрикционным уплотнением без шариковой цепи**: Номера изделий R1622 xxx 21
  • Каретка с шариковой цепью: Номера изделий R1622 xxx 22
  • Каретка с низкофрикционным уплотнением и шариковой цепью**: Номера изделий R1622 xxx 23
Заказать

Наши менеджеры свяжутся с Вами в ближайшее время.

Типо-

размер

  Класс точности     Номера изделий для класса предварительного натяга
C0 C1  C2
15 N R1622 194 20 R1622 114 20 R1622 124 20
H R1622 193 20 R1622 113 20 R1622 123 20
P   R1622 112 20 R1622 122 20
  20    N R1622 894 20 R1622 814 20 R1622 824 20
H R1622 893 20 R1622 813 20 R1622 823 20
P   R1622 812 20 R1622 822 20
25  N R1622 294 20 R1622 214 20 R1622 224 20
H R1622 293 20 R1622 213 20 R1622 223 20
P   R1622 212 20 R1622 222 20
30 N R1622 794 20 R1622 714 20 R1622 724 20
H R1622 793 20 R1622 713 20 R1622 723 20
P   R1622 712 20 R1622 722 20
35 N R1622 394 20 R1622 314 20 R1622 324 20
H R1622 393 20 R1622 313 20 R1622 323 20
P   R1622 312 20 R1622 322 20
45* N R1622 494 20 R1622 414 20 R1622 424 20
H R1622 493 20 R1622 413 20 R1622 423 20
P   R1622 412 20 R1622 422 20



Типо-

размер

  Класс точности     Номера изделий для класса предварительного натяга
C0 C1  C2
15 XP R1622 118 20 R1622 128 20 R1622 138 20
   20    XP R1622 818 20 R1622 828 20 R1622 838 20
 25  XP R1622 218 20 R1622 228 20 R1622 238 20
30 XP R1622 718 20 R1622 728 20 R1622 739 20
35 XP R1622 318 20 R1622 328 20 R1622 338 20
 45* XP R1622 418 20 R1622 428 20 R1622 438 20

 *С низкофрикционным уплотнением не поставляется. **Возможна поставка низкофрикционного уплотнения для предв. натяга С0 и С1 (только для классов точности N, H, XP).

 Чертеж каретки R1622

Размеры каретки R1622

1) Размер Н2 с защитной лентой 2) Размер Н2 без защитной ленты

Допустимые нагрузки каретки R1622

3) Допустимые нагрузки для исполнений без шариковой цепи. Допустимые нагрузки для исполнений с шариковой цепью см. Обзор изделий с допустимыми нагрузками. Для расчета допустимых динамических нагрузок и моментов принятая базовая величина ресурса хода составляет 100 000 m. Однако часто базовый ресурс для такого расчета составляет только 50 000 m. В этом случае значения C, Mt и ML из таблицы должны умножаться на 1,26.

Узкая нормальная стандартной высоты

  • Каретка без шариковой цепи: См. таблицу номеров изделий

Типо-

размер

  Класс точности      Номера изделий для класса предварительного натяга
C0 C1  C2 C3
55 N R1622 594 10 R1622 514 10  R1622 524 10
H R1622 593 10 R1622 513 10 R1622 523 10
P   R1622 512 10 R1622 522 10 R1622 532 10
  65     N R1622 694 10 R1622 614 10 R1622 624 10
 H R1622 693 10 R1622 613 10 R1622 623 10
 P   R1622 612 10 R1622 622 10 R1622 632 10



Типо-

размер

  Класс точности      Номера изделий для класса предварительного натяга
C0 C1
55 H R1622 593 60 R1622 513 60
  65    H R1622 693 60 R1622 613 60

Чертеж каретки R1622, типоразмер 65

Размеры каретки R1622, типоразмер 55,65

1) Размер Н2 с защитной лентой 2) Размер Н2 без защитной ленты

Допустимые нагрузки каретки R1622, типоразмер 55,65

Для расчета допустимых динамических нагрузок и моментов принятая базовая величина ресурса хода составляет 100 000 m. Однако часто базовый ресурс для такого расчета составляет только 50 000 m. В этом случае значения C, Mt и ML из таблицы должны умножаться на 1,26.
