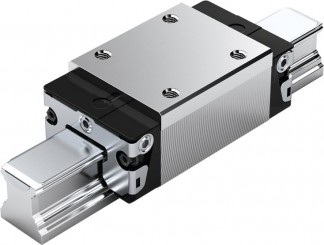

Каретка SNH R1621

Каретка R1621

Узкая нормальная высокая

  • Каретка без шариковой цепи: См. таблицу номеров изделий
  • Каретка с низкофрикционным уплотнением без шариковой цепи**: Номера изделий R1621 xxx 21
  • Каретка с шариковой цепью: Номера изделий R1621 xxx 22
  • Каретка с низкофрикционным уплотнением и шариковой цепью**: Номера изделий R1621 xxx 23

Заказать

Наши менеджеры свяжутся с Вами в ближайшее время.

Типо-

размер

  Класс точности     Номера изделий для класса предварительного натяга
C0 C1  C2
15 N R1621 194 20 R1621 114 20 R1621 124 20
H R1621 193 20 R1621 113 20 R1621 123 20
P   R1621 112 20 R1621 122 20
25  N R1621 294 20 R1621 214 20 R1621 224 20
H R1621 293 20 R1621 213 20 R1621 223 20
P   R1621 212 20 R1621 222 20
30 N R1621 794 20 R1621 714 20 R1621 724 20
H R1621 793 20 R1621 713 20 R1621 723 20
P   R1621 712 20 R1621 722 20
35 N R1621 394 20 R1621 314 20 R1621 324 20
H R1621 393 20 R1621 313 20 R1621 323 20
P   R1621 312 20 R1621 322 20
45* N R1621 494 20 R1621 414 20 R1621 424 20
H R1621 493 20 R1621 413 20 R1621 423 20
P   R1621 412 20 R1621 422 20



Типо-

размер

  Класс точности     Номера изделий для класса предварительного натяга
C0 C1  C2
15 XP R1621 118 20 R1621 128 20 R1621 138 20
25  XP R1621 218 20 R1621 228 20 R1621 238 20
30 XP R1621 718 20 R1621 728 20 R1621 739 20
35 XP R1621 318 20 R1621 328 20 R1621 338 20
 45* XP R1621 418 20 R1621 428 20 R1621 438 20

 *С низкофрикционным уплотнением не поставляется. **Возможна поставка низкофрикционного уплотнения для предв. натяга С0 и С1 (только для классов точности N, H, XP).

Чертеж каретки R1621



Размеры каретки R1621

1) Размер Н2 с защитной лентой 2) Размер Н2 без защитной ленты

Допустимые нагрузки каретки R1621

3) Допустимые нагрузки для исполнений без шариковой цепи. Допустимые нагрузки для исполнений с шариковой цепью см. Обзор изделий с допустимыми нагрузками. Для расчета допустимых динамических нагрузок и моментов принятая базовая величина ресурса хода составляет 100 000 m. Однако часто базовый ресурс для такого расчета составляет только 50 000 m. В этом случае значения C, Mt и ML из таблицы должны умножаться на 1,26.

Узкая нормальная высокая

  • Каретка без шариковой цепи: См. таблицу номеров изделий

Типо-

размер

  Класс точности      Номера изделий для класса предварительного натяга
C0 C1  C2 C3
55 N R1621 594 10 R1621 514 10  R1621 524 10
H R1621 593 10 R1621 513 10 R1621 523 10
P   R1621 512 10 R1621 522 10 R1621 532 10



Типо-

размер

  Класс точности      Номера изделий для класса предварительного натяга
C0 C1
55 H R1621 593 60 R1621 513 60

Чертеж каретки R1621, типоразмер 55

Размеры каретки R1621, типоразмер 55

1) Размер Н2 с защитной лентой 2) Размер Н2 без защитной ленты

Допустимые нагрузки каретки R1621, типоразмер 55

Для расчета допустимых динамических нагрузок и моментов принятая базовая величина ресурса хода составляет 100 000 m. Однако часто базовый ресурс для такого расчета составляет только 50 000 m. В этом случае значения C, Mt и ML из таблицы должны умножаться на 1,26.
